Два простых индикатора поля.

Рекомендуемые сообщения

На форуме много спрашивали про СВЧ. Поэтому для затравки оставляю схемы аж двух девайсов, проверенных в работе, с хорошими характеристиками.

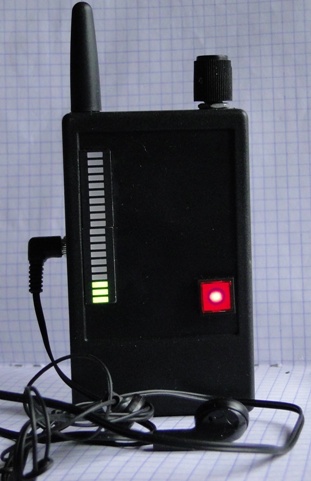

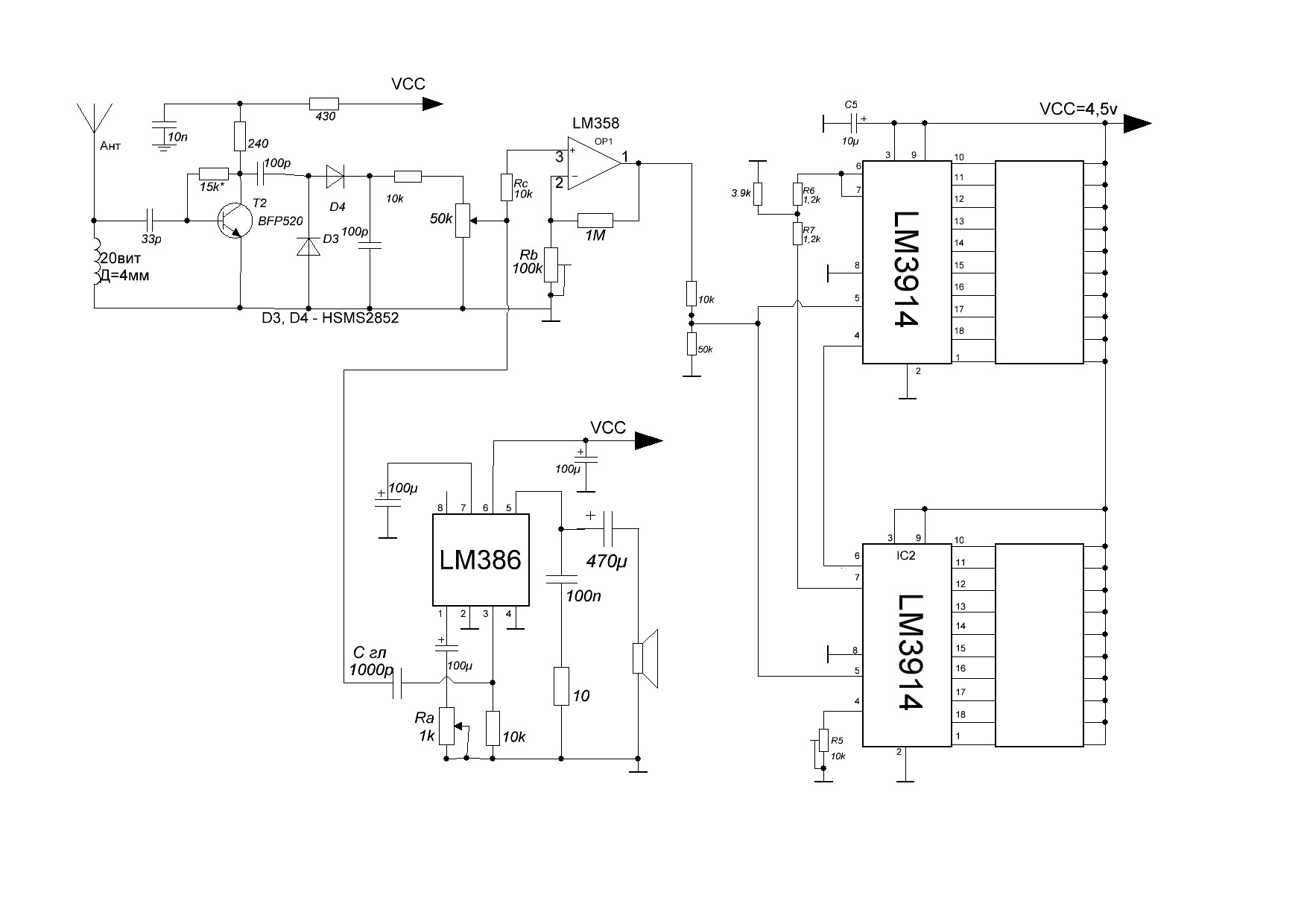

Чувствительный индикатор поля FANTOM_2



Автор: kaitipi



Видео работы девайса.



http://youtu.be/8MwAFkdMD3Q









Чувствительность за городом:



рация 100мвт - 25-30м

"Шмель" - 8-10м

блютуз - около 1м (слышно с 5м)

Мобильник - 30м +\- 10м



Сложность реализации - наличие дефицитных деталей.

СВЧ диоды и транзисторы.

HSMS-2852

BFP520 или BFP405

Путь решения - заказ с http://www.ebay.com/ , заказ из России, поиск путём разборки старых мобильников.



============================================================================

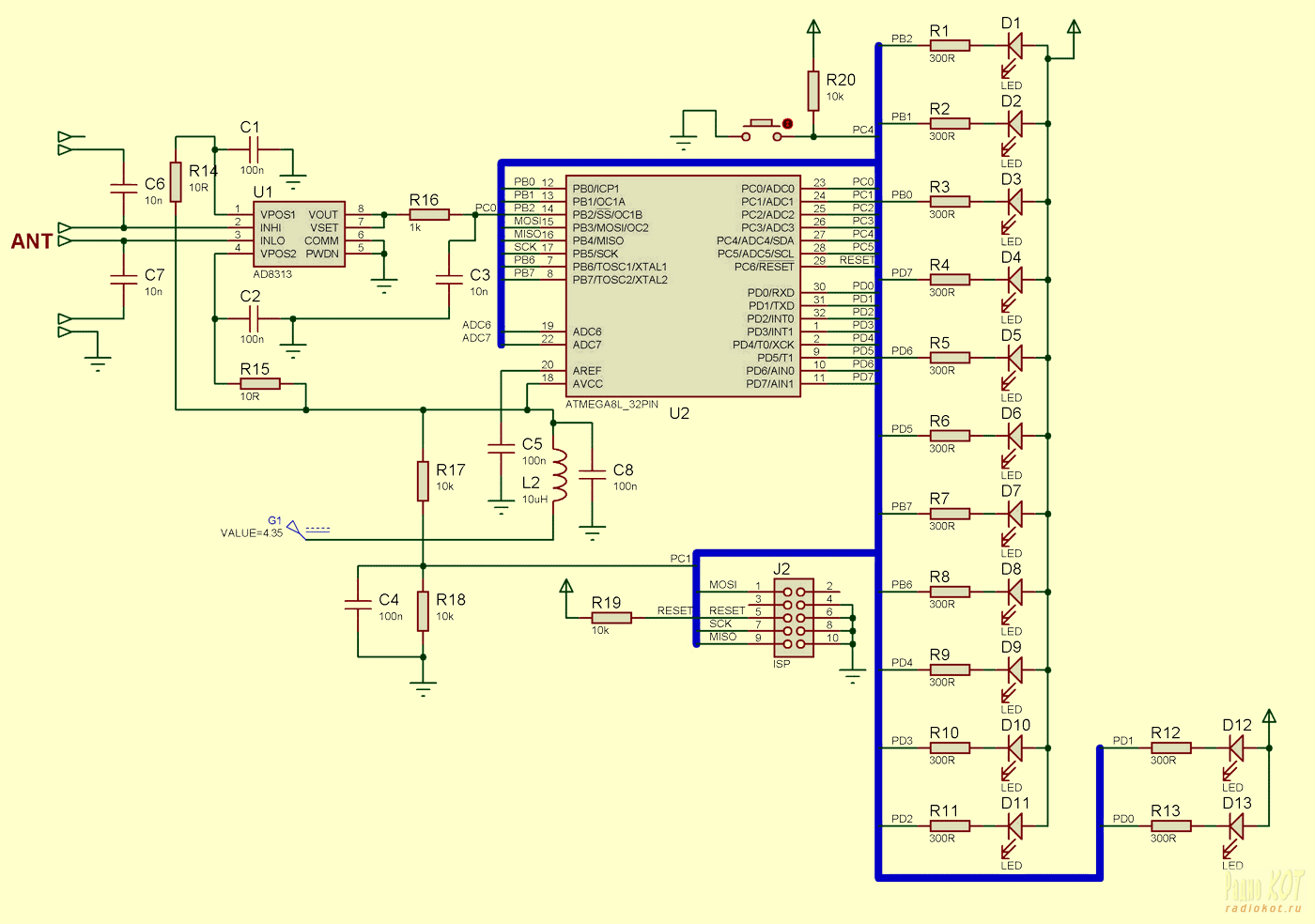

Измеритель напряженности поля.



Авторство - http://radiokot.ru/c...tal/measure/62/



Характеристики:



- диапазон рабочих частот: 0.1GHZ – 2.5GHz.

- минимальный индицируемый уровень на входе (соответствует 0.5В на выходе AD8313): -80dB.

- максимальный индицируемый уровень на входе (соответствует 1.64В на выходе AD8313): -10dB.

- количество индицируемых уровней: 13.

- диапазон индицируемых уровней питающего напряжения: 2.8-4.0В с шагом 0.1В.






Сложность в реализации - наличие дорогих элементов.



AD8313 - 173 000руб, http://www.ekit.by/product_79902.html и это только одна микросхема.



Путь решения - пойти и купить :)



Схема, прошивка, исходные тексты программ, файл печатной платы

01.rar





И самая большая сложность - это наличие у Вас монтажника с прямыми руками и нужным паяльником.

СВЧ требуют нежного с собой обращения, а SMD компоненты и подавно. При отсутствии мозга есть огромная вероятность спалить весь пепелац, который даже по себестоимости получается не совсем дешёвым :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Впечатлила первая реализация, очень хочу повторить. Подскажите, пожалуйста, по какому принципу выставлять подстроечные сопротивления? Заранее спасибо за ответ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Впечатлила первая реализация, очень хочу повторить. Подскажите, пожалуйста, по какому принципу выставлять подстроечные сопротивления? Заранее спасибо за ответ

Собирайте схему, смотрите на работу. Подстрочниками в тракте УВЧ можно загрубить или наоборот, повысить чувствительность. Для черты города она должна быть ниже, при применении за городом - выше.

В процессе сборки выставите все резисторы на номиналы, указанные на схеме. Понадобится диэлектрическая отвёртка. Вникнуть в схемотехнику можно посмотрев соответствующую литературу или статьи в сети, благо по операционникам их есть немеренное количество. Но сначала собранный девайс, пусть даже на макетке.
